OTC Daihen（歐地希）WTCAW5002 水冷焊槍零部件分解與型號對照
前幾天我們介紹了 OTC 現(xiàn)在常用的幾款水冷焊槍，今天我們主要來說老款的水冷焊槍 WTCAW5002。

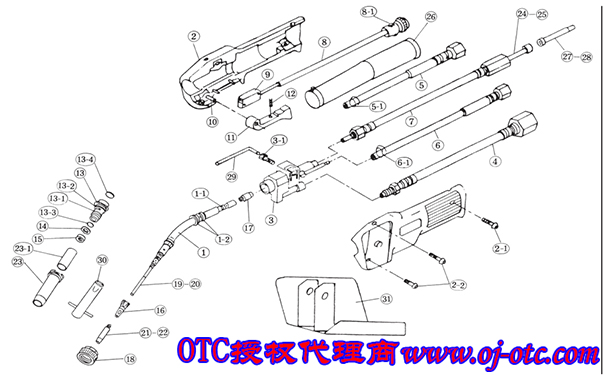

首先我們來看 OTC 水冷焊槍 WTCAW5002 的分解圖如下：
我們在 WTCAW5002 的分解圖上標出了每個配件的數(shù)字，再看下表：
| 序號 | 配件符號 | 名稱 | 型號 |
|---|---|---|---|
| 1 | 1 | 焊槍槍體 | U4430B00 |
| 2 | 1-1 | O型圈 | 3574-001 |
| 3 | 1-2 | O型圈 | 3574-005 |
| 4 | 2 | 手柄 | U4430C00 |
| 5 | 3 | 五金件 | U4430D00 |
| 6 | 4 | 電纜 | U4430E00 |
| 7 | 5 | 送水管 | U4430F00 |
| 8 | 5-1 | 鐵線 | U4430F01 |
| 9 | 6 | 氣管 | U4430G00 |
| 10 | 6-1 | 鐵線 | U4430F01 |
| 11 | 7 | 電纜 | U4430K00 |
| 12 | 8 | 開關罩 | U2969J00 |
| 13 | 8-1 | 插頭 | 4730-001 |
| 14 | 9 | 開關 | U4167T00 |
| 15 | 11 | 扳機 | U2853C03 |
| 16 | 12 | 彈簧 | U2853C04 |
| 17 | 13 | 絕緣體 | U4430N00 |
| 18 | 13-1 | O型圈 | 3574-006 |
| 19 | 13-2 | O型圈 | 3574-003 |
| 20 | 13-3 | O型圈 | 3570-240 |
| 21 | 13-4 | O型圈 | 3574-005 |
| 22 | 14 | 墊圈 | 3361-716 |
| 23 | 15 | 螺帽 | U4430P01 |
| 24 | 16 | 導電嘴螺母 | U4430P02 |
| 25 | 17 | 中心導管 | U4430P03 |
| 26 | 18 | 槍帽 | U4430P04 |
| 27 | 19 | 內(nèi)送絲管 | U4430Q00 |
| 28 | 20 | 短送絲管 | U4430R00 |
| 29 | 21 | 導電嘴 1.6 | K980B21 |
| 30 | 22 | 導電嘴 1.2 | K980B20 |
| 31 | 23 | 噴嘴 | U4430X00 |
| 32 | 23-1 | 絕緣體 | U4430H06 |
| 33 | 24 | 送絲管 1.6 | K970B83 |
| 34 | 25 | 送絲管 | K970B84 |
| 35 | 26 | 套筒 | U2969K04 |
| 36 | 27 | 導管 1.6 | U2962M04 |
| 37 | 28 | 導管 1.2 | U2962M03 |
| 38 | 30 | 扳手 | U2559P05 |
| 39 | 31 | 隔熱保護套 | U2075J01 |
通過上表，我們就能知道 OTC 這款水冷焊槍 WTCAW5002 的每個零件的型號，通過表格中的訂貨號就可以查詢這些配件的價格與貨期了。
